6082铝管铝合金管光学仪器高精度铝管易切削

商品属性   品名铝硅合金 货号6082铝管 牌号6082 产地国产/进口 铝含量标准（%） 杂质含量微量（%） 粒度标准（目） 品牌DYDT/东业大拓   商品描述

6082铝板（成分）6082 属于6×××系列（Al-Mg-Si）合金铝板，是能够热处理可强化的铝合金板材，具有中等强度和良好的焊接性能、耐腐蚀性，主要用于交通运输和结构工程工业。如桥梁、起重机、屋顶构架、运输机、运输船等。近年来，随着国内外造船业突飞猛进的发展，减轻船体自重，提高船速，寻求代替钢铁部件的铝合金材料，已成为铝加工业和造船业面临的重要课题。6082铝合金铝板具有中等强度和良好的耐蚀性，重量又轻，是制造高速船部件的理想材料。



中文名

6082铝板

抗拉强度

≥205

伸长率

≥14

均匀化温度

555-565℃

目录

1. 1 化学成分
2. 2 力学性能
3. 3 熔铸工艺
4. 4 铝合金状态及代号说明

1. 5 代号名称说明与应用
2. 6 铝合金的表面处理

1. 7 铝合金计算公式

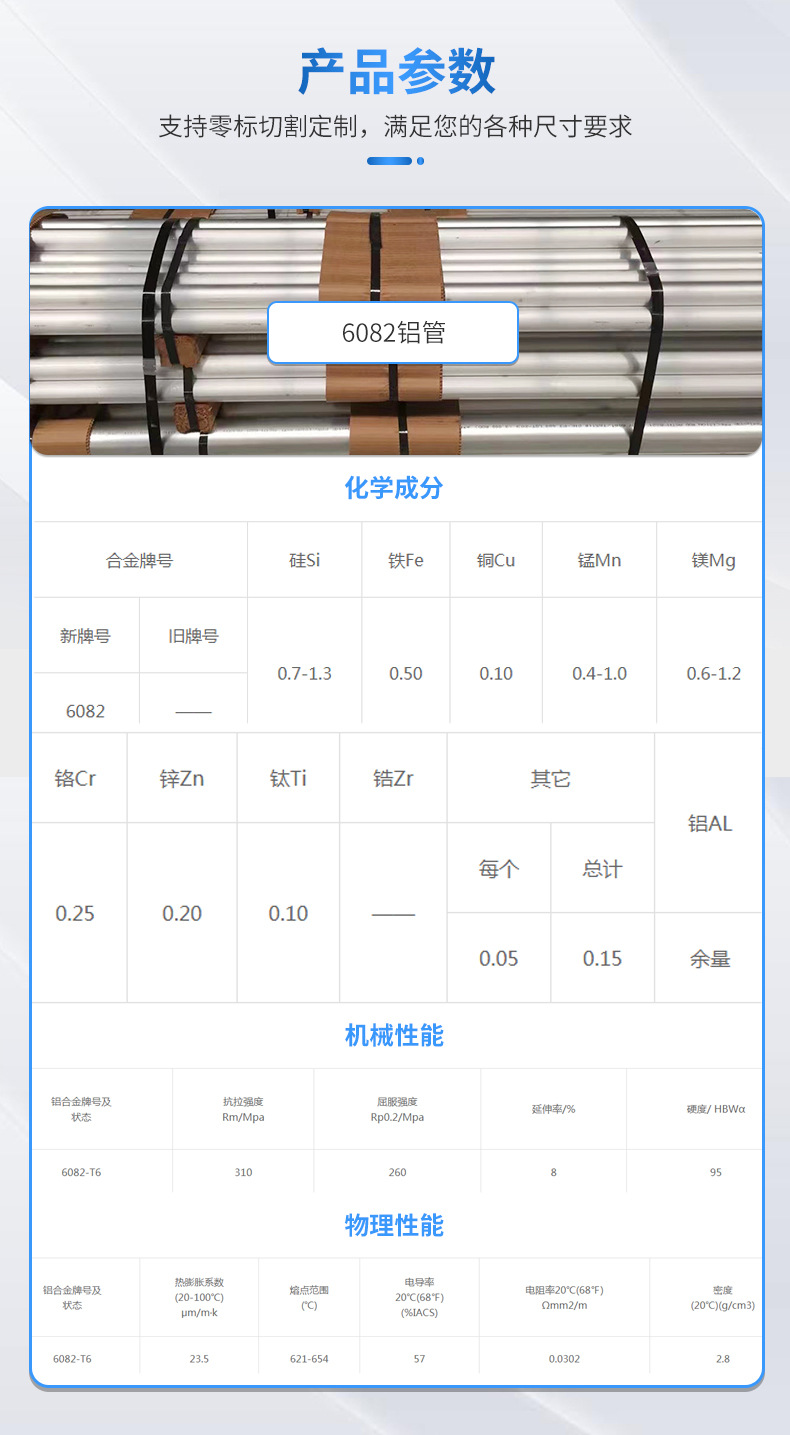

化学成分

编辑 播报 硅 Si ：0.7～1.3 ； 铁 Fe：0.5 ； 铜 Cu：0.10； 锰 Mn： 0.4～1.0； 镁 Mg： 0.6～1.2； 铬 Cr：0.25； 锌 Zn:0.20； 钛 Ti：0.10； 铝 AL：余量。

力学性能

编辑 播报 抗拉强度 σb (MPa)：≥205 条件屈服强度 σ0.2 (MPa)：≥110 伸长率 δ10 (%)：≥14 湘晓注 ：型材室温纵向力学性能 试样尺寸：所有厚度 均匀化温度：555-565℃保温时间：3小时，冷却速度≥200℃/h

熔铸工艺

编辑 播报 （6082）1、熔炼 6082合金特点是含Mn，Mn是难熔金属，熔炼温度应控制在740-760℃。取样前均匀搅拌两次以上，保证金属完全熔化、温度准确、成分均匀。搅拌后在铝液深度的中部、炉膛左右两侧各取一个样进行分析，分折合格后即可转炉。 （6082）2、净化与铸造 熔体转入静置炉后，用氮气和精炼剂进行喷粉、喷气精炼，精炼温度735-745℃，时间15分钟，精炼完后静置30分钟。通过此过程除气、除渣、净化熔体。 熔铸时在铸模至炉口间有两道过滤装置，炉口有泡沫陶瓷过滤板(30PPI)过滤，铸造前用14目玻璃纤维丝布过滤，充分滤去熔体中的氧化物、夹渣。 6082合金铝板铸造温度偏高(较6063铝板正常工艺)，铸造速度偏低，水流量偏大，上述工艺需严格控制，不能超出范围，否则容易导致铸造失败。 五、相关的技术标准 铝板带国家标准(GB/T 3880-2006)，适用于铝合金板带材料的统一标准。

铝合金状态及代号说明

编辑 播报 1.范围 :本标准规定了变形铝合金的状态代号。 本标准适用于铝及铝加工产品。 2.基本原则 2.1基础状态代号用一个英文大写字母表示。 2.2细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。 2.3基本状态代号 基本状态分为5种

代号名称说明与应用

编辑 播报 F 自由加工状态 适用于在成型过程中，对于加工硬化和热处理条件无特殊要求的产品，该状态产品的力学性能不作规定。 O 退火状态 适用于经完全退火获得最低强度的加工产品。 H 加工硬化状态 适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。 W 固熔热处理状态 处理状态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段。 T 热处理状态(不同于F、O、H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字。在T字后面的第一位数字表示热处理基本类型（从1~10），其后各位数字表示在热处理细节方面有所变化。如 6061—T 62 ；5083—H 343等。

铝合金的表面处理

编辑 播报 铝合金板材按表面处理方式可分为非涂漆产品和涂漆产品两大类。 1) 非涂漆类产品 (1) 可分为锤纹铝板（无规则纹样）、压花板（有规则纹样）和预钝化氧化铝表面处理板。 (2) 此类产品在板材表面不做涂漆处理，对表面的外观要求不高，价格也较低。 2) 涂漆类产品 (1) 分类： 按涂装工艺可分为：喷涂板产品和预辊涂板； 按涂漆种类可分为：聚酯、聚氨酯、聚酰胺、改性硅、环氧树脂、氟碳等。 (2) 多种涂层中，主要性能差异是对太阳光紫外线的抵抗能力， 其中在正面最常用的涂层为氟碳漆（PVDF），其抵抗紫外线的能力较强；背面可选择聚酯或环氧树脂涂层作为保护漆。另外正面还可贴一层可撕掉的保护膜。

铝合金计算公式

编辑 播报 铝板重量（公斤）=0.00271×厚×宽×长度 铝管重量（公斤）=0.00879×壁厚×（外径-壁厚）×长度 铝棒重量计算公式（公斤）=0.0022×直径×直径×长度 重量=体积*密度 圆柱体体积计算公式：V=Sh=πr²h
